阻尼彈簧減震器使用說明書

發布時間：2019-08-23 20:35

　　減震器由一個自由水平穩定的鋼彈簧和球墨鑄鐵外殼組裝而成。當設備重量減輕或設備承受附加載荷時，減震器可以減小通過減震器的垂直位移。減震器彈簧配有內部和水平調節螺栓。預留螺栓孔可起到支撐設備和限制位置的作用。所有彈簧的載荷超過上述額定載荷的50%，使減振器系數更高。減震器可滿足25 mm和50 mm形狀變量的要求，最多可滿足50 mm形狀變量的要求。底板頂部預留孔位置安裝10 mm厚的橡膠防滑墊。所有彈簧均符合JIS2704規范的要求。為了保證安裝后的穩定性和較小的水平振動，彈簧外徑大于額定載荷加載后彈簧高度的80%。減震器的負載范圍從450 kgf到5600 kgf。在考慮風荷載的情況下，建議對大型流體設備（如鍋爐、水冷機組、水塔、空氣冷凝器）使用減震器。

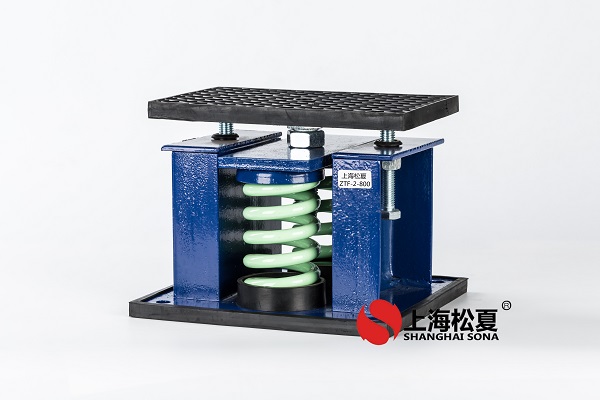

阻尼<a href='http://m.sxhmmj.com' target='_blank'><u>彈簧減震器</u></a>使用說明書

　　減震彈簧減震器技術條件

　　PTM-D系列減震器由球墨鑄鐵外殼、水平調節螺栓、減震墊、帶防滑減震墊的底板和預留限位孔組成。

　　TPTM-D系列減震器通常用于降低從鍋爐和冷卻塔等流體設備到結構的噪音和振動，同時考慮到負載。

　　施加額定載荷時，彈簧外徑大于加載后彈簧高度的80%。所有彈簧的載荷超過上述額定載荷的50%，使減振器系數更高。

　　減震彈簧減震器的安裝說明

　　1。檢查并調整位于承重板下部的定位螺栓。

　　2。調整壓扁螺栓螺母，使橡膠墊與支架之間留有2-3 mm的間隙。設備注水后，再次調整液位。

　　調整減震器，直到承載板接觸到設備底部。插入螺釘穿過設備底部和支架。

　　三。順時針旋轉定位螺栓，設備的重量逐漸轉移到彈簧上，直到彈簧被壓縮以移動墊片。

　　4。檢查調整螺栓孔中間的螺栓。

　　5。將設備提升到比減震器運行高度高出5 mm的位置。

　　6。緊固螺栓，安裝完畢。

　　減震彈簧減震器注意事項：

　　1。嚴禁將設備直接安裝在自由彈簧上。否則，安裝完成后，減震器的運行高度將不足。

　　2。如果現場設備沒有足夠的提升高度，高保護支架可能會接觸到設備。減震器支架在基礎和設備之間至少需要50毫米的空間或50毫米的空間。

　　三。在末端安裝軟接頭，并根據上述說明與制造商聯系。

　　4。垂直管道系統和閥門的重量由支架和其他支架支撐。

　　5。避免螺栓和支架之間的金屬直接接觸，以防噪音傳播。螺釘需要放入干凈的孔中，橡膠墊圈作用在螺母位置。螺栓只需擰緊半圈。
